アクリル樹脂は透明度が高く、加工のしやすさから工業製品から展示用まで幅広く活用されています。本記事では「アクリル切削加工」について詳しく解説します。アクリルの特性や加工のポイント、用途まで、製造業に携わる方やアクリル製品の導入を検討している方に役立つ情報をお届けします。



アクリルとは

アクリルは正式名称を「ポリメチルメタクリレート樹脂（PMMA）」といい、メタクリル酸メチルという物質が重合した熱可塑性樹脂です。2022年の国内生産量は約12万トンに達し、私たちの生活や産業界で幅広く活用されています。



特徴

アクリル樹脂の最大の特徴は、その優れた透明性です。光の透過率は93％と、ガラス（約92％）よりも高く、「プラスチックの女王」とも呼ばれています。また、一般的なガラスに比べて衝撃に10倍以上強く、割れても破片が飛び散りにくいという安全面でも優れています。さらに、太陽光やUV（紫外線）、雨風などの影響を受けにくい耐候性も備えています。

加工性の良さも大きな特徴で、熱を加えれば曲げ加工ができ、カッターでの切断やドリルでの穴あけも可能です。接着剤での貼り合わせもしやすく、工業製品から日曜大工やアクセサリーまで幅広い用途に使われています。



用途

アクリル樹脂は透明度と加工のしやすさから、多様な分野で活用されています。代表的な用途として、展示ケースや大型水槽、飛行機の窓などがあります。特に水族館の大型水槽では、高い透明度と耐水圧性を活かし、厚さ60cmもの板を使用した例もあります。

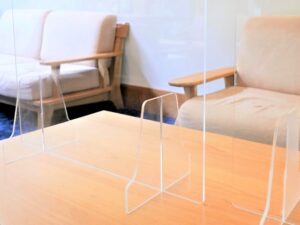

新型コロナウイルス感染症対策としてのパーテーション（仕切り板）にも多用されています。このほか、屋外看板や建築資材、光学機器のレンズ、医療機器、自動車部品など幅広い分野で活躍しています。



アクリルを切削加工するメリット

アクリル樹脂を切削加工することには、いくつかの大きなメリットがあります。メリットを理解することで、製品設計や素材選びの判断材料となります。



加工のしやすさ

アクリルは他のプラスチック素材と同様に加工がしやすい特性を持っています。旋盤やフライス盤、マシニングセンタなどの工作機械で容易に切削加工ができ、複雑な形状の部品も製作可能です。特に研究開発用途や試作品制作において、この加工のしやすさは大きなメリットとなります。

熱を加えれば曲げ加工も可能で、カッターによる切断やドリルでの穴あけも比較的容易です。さらに、接着剤による貼り合わせも簡単なため、複雑な形状や組み立て品の製作にも適しています。このような加工のしやすさにより、設計の自由度が高まり、多様なニーズに対応できる製品づくりが可能になります。



強度の高さ

アクリルはガラスに比べて約10倍以上も衝撃に強く、割れにくい特性があります。また、万が一割れたとしても、ガラスのように鋭利な破片が飛び散ることがなく、安全面でも優れています。この特性から、人の安全を考慮する必要がある場所や製品に適しています。

高い水圧にも耐えられるため、水族館の大型水槽に使用されるほどの強度を持っています。沖縄県の美ちゅら海水族館にある「黒潮の海」では、高さ8.2メートル、幅22.5メートル、厚さ60センチのアクリル樹脂パネルが7,500トンもの水圧を支えています。このように、適切な設計と加工を行えば、非常に高い強度が要求される用途にも対応可能です。



透明度の高さ

アクリルの最大の特徴は高い透明度です。光の透過率は93%とガラスよりも高く、厚みのある部品でも中身がよく見えます。特に切削加工後に適切な研磨を行うことで、非常に高い透明度を実現できます。水族館の大型水槽や可視化モデルなど、内部を観察する必要がある製品に最適です。

通常のアクリルに加え、特殊な加工技術を用いることでさらに透明度を高めることも可能です。例えば「エアロラップ」と呼ばれる湿式研磨材を噴射する手法を使えば、手磨きでは届かない穴内部やスリット部分も研磨でき、全体の透明度を向上させることができます。また、完成品の透明度を「ヘーズメーター」で数値化して評価することで、品質の安定化と向上が図れます。



耐候性

アクリルは太陽光やUV（紫外線）、雨風などの気候変化による影響を受けにくい耐候性を備えています。この特性により、屋外での使用や長期間設置する製品に適しています。屋外看板や建築資材など、外部環境にさらされる製品に広く採用されています。

長期間の屋外使用でも黄変や劣化が少なく、透明度や物理的な強度を維持できるため、メンテナンスコストを抑えることが可能です。また、耐薬品性も比較的高いため、研究施設や医療機関での使用にも適しており、様々な環境下での長期使用が可能な素材といえます。



アクリル切削加工のデメリット

アクリルの切削加工には多くのメリットがありますが、いくつかのデメリットも存在します。これらを理解し、適切な対策を講じることが高品質なアクリル製品の製作には欠かせません。



熱に弱い

アクリルは他の多くのプラスチック素材と同様に熱に弱い特性があります。通常の環境では問題ありませんが、80℃を超えるような高温環境では溶け出してしまう可能性があります。切削加工時にも摩擦熱による変形や溶融が発生しやすいため、適切な冷却や切削条件の設定が重要になります。

切削時の摩擦熱がアクリルに蓄積しやすいのは、熱伝導率が低いためです。特に穴加工やタップ加工では、熱が局所的にたまりやすく、材料の溶融や工具の噛み込みといったトラブルの原因となります。

これを防ぐには、切削油による冷却と適切な切削条件の設定が不可欠です。また、加工後の製品を高温環境で使用する場合は、耐熱グレードのアクリルを選択するなどの対策も必要です。



傷がつきやすい

アクリルは加工しやすい反面、表面に傷がつきやすいというデメリットもあります。特に透明度が求められる製品では、表面の傷は見栄えを大きく損なう原因となります。そのため、加工時には材料の取り扱いに注意が必要であり、完成後も使用環境によっては保護フィルムなどの対策が必要になることがあります。

傷がつきやすいという特性は、アクリルの硬度が他の樹脂と比べて中程度であることに起因します。加工時には切削工具の選定や切削条件の最適化が重要で、鋭利な工具を使用し適切な条件で加工することで、切削面の品質を向上できます。また、完成品は専用のクリーナーや柔らかい布で清掃し、研磨剤入りの洗剤などは使用しないよう注意することも大切です。



アクリルの切削加工方法

アクリルの切削加工は一般的な工作機械を使用して行いますが、透明度を維持するための特別な配慮が必要です。ここでは切削加工の基本的な流れを紹介します。



設計・モデリング

アクリル製品の切削加工はまず、要求仕様に基づいた設計から始まります。CADソフトウェアを使用して3Dモデルを作成し、強度や機能性、外観などを考慮した設計を行います。アクリルの特性を理解した上で適切な肉厚や形状を決定することが重要です。



材料の選定

アクリルには主に「押出」と「キャスト」の2種類の製法があり、用途に応じて選定します。押出アクリルは価格が安く長尺材料を作りやすいですが、キャストアクリルに比べて切削加工がやや難しい特性があります。一方、キャストアクリルは硬度が高く反りが出にくいため切削加工に適していますが、価格は高めです。



工具と工機の選定

アクリル切削には適切な工具と工作機械の選定が重要です。旋盤加工では主に円柱状の加工を、フライス盤やマシニングセンタでは平面や複雑な形状の加工を行います。切削工具は鋭利なエッジを持つものを選び、適切な回転数や送り速度を設定することが高品質な仕上がりにつながります。



切削

アクリルの切削加工では、透明度を維持するために表面の仕上がりが特に重要です。切削時には摩擦熱による変形を防ぐために切削油を使用し、適切な回転数と送り速度を維持します。加工面に大きな凹凸があると次工程の研磨で透明度を高めることが困難になるため、切削段階での精度が求められます。



仕上げ

切削後のアクリル製品は研磨工程で透明度を高めます。一般的には#600～#2500程度のペーパーで表面を研磨した後、コンパウンドを使用したバフ掛けで磨き上げます。特に透明度を重視する製品では、エアロラップのような特殊な研磨手法も活用されます。穴内部やスリット部分など手磨きでは届かない箇所も丁寧に仕上げることで、高い透明度が実現できます。



アクリルの切削加工条件

アクリルの切削加工では、適切な加工条件の設定が高品質な製品を作るための鍵となります。特に透明度を重視する場合、加工条件が仕上がりに大きく影響します。

回転数はヘーズ（曇り度合い）に最も影響を与える要素であり、研究によれば5000回転以下に抑えることで透明度への影響を最小限に抑えられることが示されています。また、切込み量はヘーズへの影響が比較的小さいため、効率と透明度のバランスを考慮すると切込み量を適切に増やすことが有効な戦略です。

送り速度も重要なパラメータで、速すぎると表面粗さが悪化し、遅すぎると熱による変形のリスクが高まります。アクリルの場合、一般的に中速から低速の送りで加工することで良好な結果が得られます。



アクリルの切削加工時の注意点やポイント

アクリルの切削加工では、いくつかの重要なポイントに注意することで品質を高めることができます。

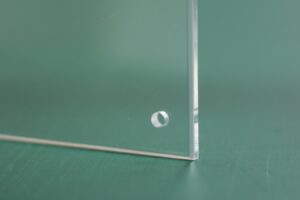

まず、穴加工では切削抵抗による熱発生で内面が溶けることがあるため、適切なドリルの回転数と送り速度を設定し、切削油を使用しながら加工することが重要です。

タップ加工では、熱による噛み込みを防ぐため、こまめに切削油を給油し、切りくずを適時除去することがポイントです。エンドミル加工では、フライス盤のバックラッシ（ガタ）による角の割れを防ぐため、アップカットで加工し、1回の切り込み量を少なめにすることが有効です。

また、透明度を高めるためには、切削時の表面仕上げが重要です。切削面に大きな凹凸があると後工程の研磨で透明度を上げることが難しくなるため、切削条件を最適化して表面粗さを最小限に抑えることが求められます。



アクリルのその他の加工方法

アクリルの加工は切削以外にもいくつかの方法があり、用途に応じて適切な加工方法を選択することが重要です。



切断加工

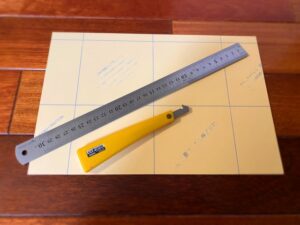

アクリルの切断加工には「刃物を使った方法」と「レーザーを使った方法」の2種類があります。刃物による切断は直線的な切断に適しており、厚みを問わず加工可能です。一方、レーザー切断は複雑な形状の切断に適していますが、厚みは数ミリ程度に限られ、板状の材料にしか適用できません。コスト面では刃物による切断の方が安価です。



研磨加工

アクリルの透明度を高めるための研磨加工は非常に重要です。一般的にはペーパー研磨からコンパウンドによるバフ掛けまでの工程を経て透明度を高めます。近年では「エアロラップ」と呼ばれる湿式研磨材を噴射する方法も導入されており、手磨きでは届かない穴内部やスリット部分も研磨することが可能になっています。



曲げ加工

アクリルは熱可塑性樹脂であるため、熱を加えることで曲げ加工が可能です。90度などの角度に曲げる場合は金型を使用し、緩やかな曲げは手作業で行うことも多くあります。ただし、過剰な熱は表面の曇りや荒れの原因となるため、材料の厚みやメーカーに応じた適切な温度管理が重要です。



まとめ

アクリル樹脂は高い透明度と優れた加工性を持ち、様々な産業分野で活用されています。切削加工においては、適切な材料選定、工具選択、加工条件の設定が重要です。特に熱による変形や表面の傷に注意し、透明度を高めるための研磨工程も欠かせません。

アクリル加工では目的に応じて切断、研磨、曲げなどの加工方法を選択・組み合わせることで、高品質な製品製造が可能です。技術の進化により、さらに高品質なアクリル製品の製造が実現しています。専門的な知識と経験を持つ業者への相談も、製品の品質向上には有効な選択肢といえるでしょう。
